نمودارهای آزمون E-SFR SineImage ISO 12233: 2014 نسخه استاندارد

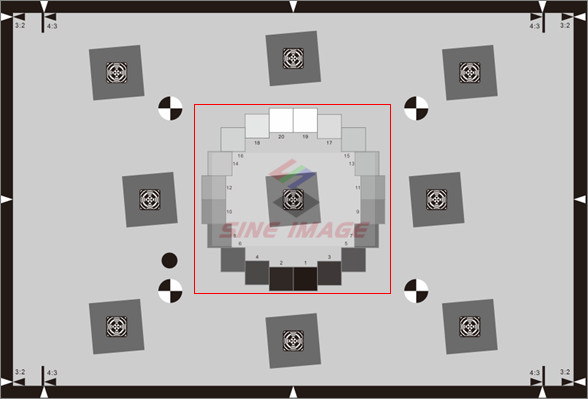

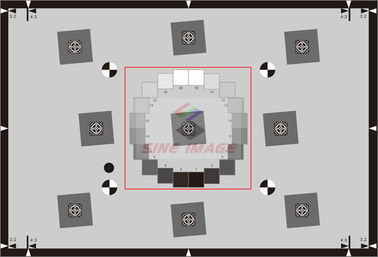

This sfr test chart, which has a 3:2 aspect ratio, is a "no-frills" implementation of the standard. این نمودار آزمون sfr که از نسبت ابعاد 3: 2 برخوردار است ، اجرای "بدون زواید" استاندارد است. For most work we recommend the Enhanced or Extended charts, which have additional edges for measuring performance near the image boundaries, as well as hyperbolic wedges and color patches (where the technology allows). برای بیشتر کارها نمودارهای Enhanced یا Extended را توصیه می کنیم ، که دارای لبه های اضافی برای اندازه گیری عملکرد در نزدیکی مرزهای تصویر و همچنین گوه های هذلولی و لکه های رنگی هستند (در جایی که این فناوری اجازه می دهد). These chartsmaintain full compliance with the standard. این نمودارها از رعایت کامل استاندارد استفاده می کنند.

نمودار Imatest Standard ISO 12233: 2014 E-SFR با نمودار تست E-SFR با کنتراست پایین که در بخش 6.1 و ضمیمه C سند استاندارد ISO نشان داده شده است ، تقریباً مشابه است ، با اختلافاتی که همه آنها کاملاً مطابق با استاندارد ISO هستند.

یک الگوی خاکستری 20 پچ OECF * به جای نسخه 16 patch استفاده می شود.

الگوهای فوکوس در مراکز مربع ها مستطیل شکل هستند (برای افزایش مساحت اندازه گیری MTF) و به منظور کاهش تداخل در تشخیص خودکار لبه طراحی شده اند.

There are four registration marks instead of three to facilitate automated region detection. برای تسهیل در تشخیص خودکار منطقه چهار علامت ثبت نام به جای سه وجود دارد. (Four features are required for a projective transform.) (چهار ویژگی برای یک تبدیل پروژکتور مورد نیاز است.)

یک علامت اضافی بالاتر از نشانگر سمت چپ پایین برای تشخیص جهت نمودار استفاده می شود.

All SineImage ISO 12233:2014 E-SFR charts are fully compliant with the ISO standard. تمام نمودارهای SineImage ISO 12233: 2014 E-SFR کاملاً مطابق با استاندارد ISO هستند. The Imatest eSFR ISO moduleprovides highly automated support for the new charts. ماژول ISO Imatest eSFR ISO از نمودارهای جدید پشتیبانی بسیار خودکار می کند.


SineImage ISO 12233:2014 E-SFR charts are implementations of the Low Contrast Edge SFR (E-SFR) test chart illustrated in Section 6.1 and Annex Cof the ISO Standard Document. نمودارهای SineImage ISO 12233: 2014 E-SFR اجرای نمودار آزمون Low Contrast Edge SFR (E-SFR) است که در بخش 6.1 و ضمیمه Cof سند استاندارد ISO نشان داده شده است. The charts come in three versions: نمودارها در سه نسخه آمده است:

استاندارد: پایه ، هیچ ویژگی اندازه گیری اضافی
پیشرفته: مربع های اضافی ، گوه ها و الگوهای رنگی هنگام چاپ با فناوری هایی که امکان رنگ آمیزی را دارند
تمدید شده: مشابه Enhanced ، اما با نسبت تصویر 16: 9 ، مناسب برای HDTV و سینما

We currently offer these charts in inkjet format, with Enhanced versionsavailable as photographic prints. ما در حال حاضر این نمودارها را با قالب جوهر افشان ، با نسخه های پیشرفته به عنوان چاپ عکاسی در دسترس قرار می دهیم. All SineImage ISO 12233:2014 E-SFR charts are fully compliant with the ISO standard. تمام نمودارهای SineImage ISO 12233: 2014 E-SFR کاملاً مطابق با استاندارد ISO هستند. The Imatest eSFR ISO moduleprovides highly automated support for the new charts. ماژول ISO Imatest eSFR ISO از نمودارهای جدید پشتیبانی بسیار خودکار می کند.


نکته: ما از هر نمودار تست سفارشی فقط در صورت داشتن تصویر و اندازه با وضوح بالا پشتیبانی می کنیم.
